五金电镀产品出厂验收中，中性盐雾测试（NSS）与镀层厚度检测是两项核心必检项目。不少厂家常出现工艺合规但盐雾测试不合格的问题，产品表面会出现白锈、红锈及基材腐蚀等缺陷。结合长期质检经验可知，多数腐蚀失效并非工艺问题，而是镀层厚度管控不达标，镀层厚度是决定五金电镀产品耐盐雾性能的核心关键。

　　针对螺丝、结构件、五金装饰件等电镀产品，中性盐雾测试可模拟含盐潮湿恶劣环境，精准检验产品长效防锈抗腐能力。而镀层厚度是防腐性能的基础保障，两项检测相辅相成，既是行业品控核心标准，也是客户验货验收的重要依据。

　   很多客户和厂家存在认知偏差，认为电镀完成即可稳定防锈。事实上，电镀层是基材的唯一防护屏障，主要通过两种原理防腐：一是屏障防护，依靠致密镀层隔绝水汽、空气与腐蚀离子；二是牺牲防护，锌系镀层优先腐蚀，保护内部金属基材。镀层厚度直接决定防护层的稳定性与使用寿命。

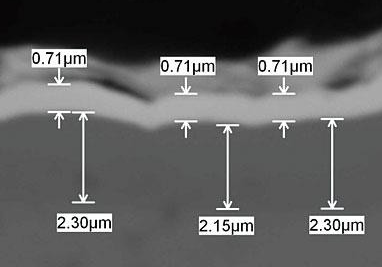

      镀层厚度与耐盐雾性能呈正相关，镀层越厚，腐蚀介质渗透基材的时间越长，防腐效果越稳定。行业通用数据显示，镀锌层每增厚1μm，中性盐雾耐受时长可提升约24小时。反之，厚度不足、厚薄不均、局部偏薄，都会形成腐蚀薄弱点，直接导致盐雾测试失效。

　　行业有明确的厚度与盐雾匹配标准：常规镀锌件镀层厚度≥8μm，可稳定通过48小时中性盐雾测试；10–12μm为最优厚度区间，可满足72–96小时盐雾要求，适配潮湿室内、沿海轻度腐蚀等工况。若镀层厚度低于5μm，镀层微孔较多、防护性差，极易快速腐蚀生锈，无法满足出货标准。

　　除整体厚度不达标外，边角、孔洞、凹槽等特殊部位镀层偏薄是主要失效诱因。这类位置电镀电流密度低，镀层沉积不足，是典型的防腐薄弱区域，往往出现整体厚度达标、局部生锈失效的情况，也是我们品控的重点排查点位。

   　同时需纠正行业误区：钝化、封孔等后处理工艺仅能辅助提升防腐性能，无法弥补镀层厚度不足的根本性缺陷。刻意减薄镀层、依赖后期工艺凑数，仅能短期通过测试，产品批量使用后易出现氧化生锈问题，引发售后与返工损失。

　　盐雾测试是防腐性能的验收标尺，镀层厚度是品质核心根基。严格管控镀层厚度，匹配对应验收标准，可从源头规避腐蚀失效问题，保障产品适配各类使用工况。
