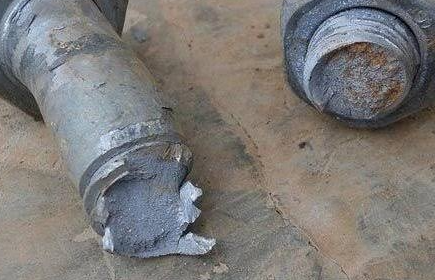

地脚螺栓作为大型设备与基础之间的关键连接件，一旦断裂往往造成设备倾斜、停产甚至安全事故。地脚螺栓断裂的原因通常涉及多个方面，主要有材料/制造缺陷、安装/预紧力不当、使用环境/载荷异常等几种情况。

　　案例：

　　失效分析人员从断裂螺栓上截取样品，做了几项关键检测：

　　宏观检验：将样品用盐酸热酸蚀处理后观察横截面，发现螺栓中心区域存在严重的中心疏松，按评级标准评定为最严重的4级；边缘一侧有许多点状分布的非金属夹杂；截面1/4处还有一条长约3mm的宏观裂纹。

　　化学成分分析：结果显示材料确实是Q235A，硫、磷含量均在标准范围内。

　　硬度测试：平均布氏硬度HB为112，参考抗拉强度约397MPa。

　　综合分析结论是：螺栓材料存在严重的低倍缺陷和显微缺陷（中心疏松、夹杂物、宏观裂纹），在长期拉应力和交变应力作用下发生屈服破坏，导致断裂。简单说，螺栓内部“先天有病”，根本扛不住正常的工作载荷。

　　热处理不到位——螺栓“外强中干”

　　螺栓的力学性能不仅取决于材料成分，更取决于热处理工艺。调质处理（淬火+高温回火）是保证高强度螺栓获得良好综合力学性能的关键工序。

　　一台塔式起重机的地脚螺栓发生断裂，分析人员从热处理工艺、安装工艺、使用工况等多方面查找原因。通过金相分析观察螺栓热处理后的微观组织，再结合化学成分分析和硬度测试，综合分析得出热处理调质不合格是断裂的主要原因。

　　如果热处理不到位——淬火温度不够或冷却速度不足，就得不到应有的回火索氏体组织，螺栓的强度和韧性都会大打折扣，在服役中更容易发生断裂。

　　预紧力过大——螺栓“不堪重负”

　　安装环节同样是断裂的高发区，预紧力控制不当是常见原因。

　　过大的预紧力会使螺栓在设备尚未承载负荷时就已处于过度受拉状态，螺栓的疲劳强度随之降低，从而引发疲劳断裂。

　　某高压输电铁塔上的脚钉在人员登塔时发生断裂，失效分析发现断裂与脚钉的材质质量及加工方法无关，而是由于在施工过程中对脚钉螺栓使用了过大的预紧力，造成了脚钉在螺纹沟底发生先期开裂。这就是典型的“拧太紧惹的祸”。

　　除了预紧力过大，安装过程中的不规范操作也是常见诱因。有案例显示，不准确的拉线定位安装方法以及采用敲击方法违规调整地脚螺栓位置，也是造成螺栓断裂的重要原因。敲击会使螺栓产生额外的弯曲应力，在螺纹应力集中的部位诱发裂纹。
