在金属零部件的失效案例中，疲劳断裂是最常见、最危险的失效模式之一。据统计，约80%~90%的机械断裂都与疲劳有关。它的可怕之处在于：断裂发生时，名义应力往往远低于材料的抗拉强度，甚至低于屈服强度——材料在“完全安全”的应力水平下，毫无征兆地突然断开了。

　　就像一个人长期熬夜、过度劳累，看起来没什么大问题，但某一天突然倒下了。金属也会“积劳成疾”。

　　疲劳断裂不是一瞬间完成的，而是一个渐进的过程。整个过程可以分为三个阶段：

　　第一阶段：裂纹萌生——种下一颗“种子”

　　疲劳裂纹的起点，叫做疲劳源（或裂纹源）。它是整个断裂故事的“第一章”。

　　裂纹源通常非常微小，肉眼几乎看不见，往往只有几微米到几十微米。它可能萌生于：

　　表面缺陷：加工刀痕、划伤、腐蚀坑、尖锐的转角

　　内部缺陷：材料内部的夹杂物、气孔、疏松

　　应力集中处：键槽、螺纹根部、台阶过渡圆角

　　在循环载荷的反复作用下，这些“薄弱点”处会逐渐形成微小的裂纹。这个阶段占整个疲劳寿命的大部分时间——有时候甚至占90%以上。

　　打个比方：就像一根反复弯折的铁丝，裂纹最早出现在弯折处表面那道不起眼的划痕上。

　　第二阶段：裂纹扩展——裂纹慢慢“长大”

　　裂纹萌生之后，在每一次载荷循环中，裂纹尖端都会向前推进一点点——可能只有几微米、甚至更小。但随着裂纹不断长大，它扩展的速度会越来越快。

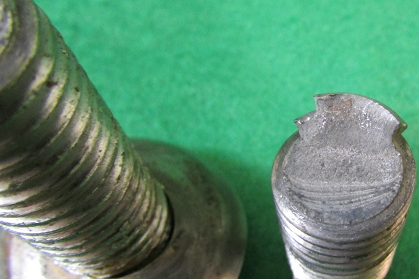

　　在宏观断口上，这个区域通常比较平整、光滑，因为断裂面在反复的张开和闭合过程中会相互摩擦。这个区域最典型的特征，就是贝纹线（也叫海滩花样或贝壳花样）。

　　贝纹线看起来像沙滩上的水波纹，一圈一圈地从裂纹源向外扩散。每一条弧线，都代表着裂纹在某次载荷变化或停机时“暂停”的位置。贝纹线越密，说明裂纹扩展得越慢；越疏，说明扩展得越快。

　　打个比方：就像树的年轮，每一圈记录着裂纹一年的“生长”历程。

　　在扫描电镜下放大几千倍，还能看到更精细的疲劳辉纹——每一条辉纹对应着一次载荷循环。这是疲劳断裂在微观层面最确凿的证据。

　　第三阶段：瞬时断裂——最后一刻的“爆发”

　　当裂纹扩展到一定程度，剩余的有效承载截面已经不足以承受外加载荷时，最后的断裂就在一瞬间发生。

　　这个区域叫瞬断区。它的形貌和静载断裂很像——粗糙、呈纤维状或结晶状，与光滑的疲劳扩展区形成鲜明对比。

　　瞬断区的大小，能告诉我们很多信息：

　　瞬断区很小：说明裂纹扩展了很长时间，零件是在低应力下“慢慢累死”的（高周疲劳）。

　　瞬断区很大：说明裂纹还没来得及慢慢扩展，零件就断了，承受的应力较高。
