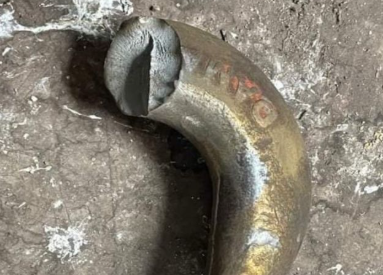

要理解吊钩为什么会断，最好的方式不是看一个故事，而是顺着故障层层拆解它可能遭遇的“致命伤”。吊钩的断裂从来不是单一原因造成的，它通常是“先天缺陷”与“后天伤害”共同作用的结果。

　　材料与制造缺陷：吊钩的“先天不足”

　　一个吊钩从诞生起，其“体质”就由材料和制造工艺决定了。如果这个环节出了问题，断裂几乎无法避免。

　　材质错用或成分不达标：这是最致命的问题之一。有案例显示，某电厂起重吊钩突然脆性断裂，最终查明原因竟是生产厂家错用了材质。当材料的实际强度远低于设计值时，它根本无法承受额定载荷。

　　内部夹杂物与疏松：金属内部的非金属夹杂物（如硅酸盐、氧化物）和疏松，就像墙里的空洞和裂缝。在交变应力下，这些缺陷会成为疲劳裂纹的策源地。有分析表明，超尺寸的夹杂物是导致吊钩发生脆性断裂的主要原因之一。

　　锻造与热处理不良：锻造工艺不当可能导致折叠、裂纹等表面缺陷。热处理（如正火、调质）则是为了获得均匀、细化的晶粒组织。如果热处理不到位，如存在脱碳层，会显著降低吊钩的表面硬度和疲劳强度。

　　设计与加工缺陷：应力集中的“放大镜”

　　即使材料完美，不合理的设计和粗糙的加工也会把吊钩推向危险的边缘。

　　危险截面的应力集中：吊钩的钩颈和螺纹根部是其最薄弱的“危险断面”。这些部位本身就是几何形状的突变点，容易产生应力集中。

　　过渡圆角过小或刀痕：如果在加工螺纹时，柄部与螺纹尾部的过渡圆角（R角）太小，或者存在明显的机加工刀痕，就会像在材料上刻下一道“伤口”，极大地加剧应力集中。裂纹往往从这里萌生。

　　螺纹根部缺陷：螺纹的牙底本身就是一个尖锐的缺口。如果再加上加工缺陷，此处就极易成为疲劳断裂的起源点。

　　一个合格的吊钩，如果在使用和维护中得不到善待，同样会走向毁灭。

　　超载与冲击：这是最直接、最常见的杀手。长期超负荷运行，或在起吊时产生剧烈冲击，都会让吊钩承受超出设计能力的应力，加速裂纹的产生和扩展。

　　磨损与腐蚀减薄：长期使用中，吊钩的危险断面会因摩擦而磨损；在腐蚀性环境中，还会因腐蚀而减薄。当磨损或腐蚀量超过原尺寸的10%时，吊钩的承载能力已严重下降，必须报废。

　　疲劳累积：即使吊钩从未超载，但在无数次“起吊-放下”的循环中，疲劳损伤会不断累积。一旦疲劳裂纹形成，就会缓慢扩展，最终在某个不经意的时刻突然断裂。

　　违规焊补：对吊钩进行焊补是绝对禁止的。焊接产生的高温会改变吊钩材料的内部组织和力学性能，使其变脆，反而埋下更大的隐患。
