在石油、化工、电力等行业，压力管道是输送高温高压介质的“动脉血管”。而管道中的弯头，由于介质流向改变，内侧和外侧受到的冲蚀、磨损程度不同，是整条管线中最容易发生壁厚减薄的部位。一旦弯头壁厚减薄到危险程度，就可能发生爆管泄漏事故。因此，定期测量弯头剩余壁厚，是保障管道安全运行的重要手段。

　　弯头在管道系统中“天生”处于不利地位。当高速流动的介质（液体、气体或气固两相流）经过弯头时，流向被迫改变，会产生离心力。外侧壁面受到介质的直接冲击和冲刷，内侧壁面则相对缓和。久而久之，弯头外侧壁厚会逐渐减薄，这种现象称为冲蚀磨损。如果介质中还含有固体颗粒（如矿浆、粉煤灰），冲蚀速度会更快。

　　此外，弯头在制造过程中，外侧在弯制时会被拉伸，内侧会被压缩，导致原始壁厚分布就不均匀——外侧本来就比内侧薄一点。服役后内外侧壁厚差异进一步加剧。因此，弯头的壁厚测量不能像直管那样随便找个点测一测，必须分区、多点、精准测量。

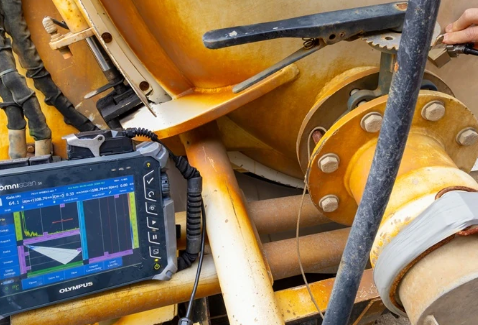

　　超声波测厚是目前工业上测量金属管道壁厚最常用、最可靠的方法。手持探头，在探头与管道外壁之间涂抹耦合剂（如机油、甘油），使声波顺利进入金属。探头内的晶片发射高频脉冲声波，声波穿过外表面到达内表面后反射回来，被同一探头接收。

　　影响测量准确性的常见误区

　　耦合剂用量不当：太少声波进不去，太多信号衰减。以探头压下后四周有薄层溢出为宜。

　　探头未垂直：探头倾斜会导致声程变长，测出的壁厚偏大，掩盖真实减薄。保持探头轴线与管道外表面法线一致。

　　忽视温度补偿：碳钢声速随温度升高而降低，100℃时声速比室温降低约0.5%，不补偿会导致测厚值偏大0.5%，对于薄壁管这个误差不可忽略。

　　测点选取太少：只在弯头外侧测一两个点，可能漏掉真正的危险点。建议测点总数不少于20～30个（视弯头大小）。

　　弯头测厚的难点

　　曲面导致探头与工件接触不良：弯头的外表面是曲面，而且不同位置的曲率半径不同。常规的平探头放在弯头上，只有中间一条线接触，两边悬空，声波无法有效进入，测出的数值忽大忽小，不准确。

　　壁厚不是均匀的，需要多点测量：弯头外侧、内侧、中间弧面、背弧等不同位置的壁厚差异很大。如果只测一个点，很可能漏掉最薄的那个“危险点”。

　　腐蚀坑形状不规则，单点测量容易漏掉最小值：有时候壁厚减薄不是均匀的，而是局部点蚀——像月球表面的坑坑洼洼。用普通探头单点测量，探头直径覆盖范围内会测得一个“平均值”，可能掩盖了坑底的极薄值。

　　材料温度、涂层等影响测量精度：在役管道往往带有温度（高温或低温），或者表面有防腐涂层、保温层。声波在不同温度下的传播速度会发生变化；涂层与金属的声速不同，直接测量会引入误差。
