主流检测方法：各有侧重，精准适配不同场景

　　目前，压力管道无损检测形成了以五大常规方法为核心、先进技术为补充的多元化体系，不同方法的原理、优势及适用场景各有侧重，实际应用中需结合管道材质、工况、缺陷类型等灵活选择，必要时采用多种方法组合检测，确保检测结果的全面性与准确性。

　　（一）射线检测（RT）：管道内部缺陷的“X光透视”

　　射线检测是压力管道无损检测中最经典、最常用的方法之一，原理与医用X光检测类似，利用X射线或γ射线穿透管道焊缝，由于内部缺陷（如气孔、夹渣、未焊透）对射线的吸收能力与正常材质存在差异，根据最新行业标准，射线检测包括胶片感光成像检测、X射线数字成像检测（DR）以及X射线计算机辅助成像检测（CR）等形式，其中100%检查的焊接接头，射线检测技术等级不低于AB级，合格级别不低于Ⅱ级；局部或抽样检查的焊接接头，合格级别不低于Ⅲ级。

　　（二）超声检测（UT）：面状缺陷的“精准捕捉者”

　　超声检测依托高频声波在管道材料中的传播特性，当声波遇到缺陷时会发生反射、折射，通过分析反射波的信号强度、传播时间等参数，即可判断缺陷的位置、深度和大小。近年来，随着技术升级，衍射时差法超声检测（TOFD）和相控阵超声检测（PA）等先进技术逐步推广，有效弥补了传统超声检测结果不直观、对操作人员经验依赖度高的短板，能够提供更精确的缺陷尺寸和成像，进一步提升了检测的精准度与效率。根据标准要求，100%检查的焊接接头，脉冲反射法超声检测技术等级不低于B级，合格级别为Ⅰ级；局部或抽样检查的焊接接头，合格级别不低于Ⅱ级。

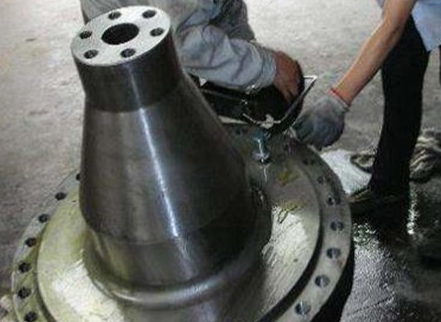

　　（三）磁粉检测（MT）：铁磁性管道的“表面哨兵”

　　磁粉检测仅适用于铁磁性材料（如碳钢）的压力管道，原理是通过对管道焊缝进行磁化，缺陷处会产生漏磁场，吸附磁粉后形成肉眼可见的磁痕，从而快速识别表面及近表面的裂纹、气孔等缺陷。按照行业规范，铁磁性材料压力管道焊接接头的表面检测，应优先采用磁粉检测，且合格级别为Ⅰ级；具有延迟裂纹倾向材料的焊接接头，应在焊接完成24小时后进行检测；具有再热裂纹倾向的材料焊接接头，应在焊接及热处理之后各进行一次表面无损检测。

　　（四）渗透检测（PT）：非铁磁性管道的“表面探针”

　　渗透检测基于毛细作用原理，在非多孔性材料表面施加渗透剂，使其渗入表面开口缺陷中，清洗多余渗透剂后施加显像剂，将缺陷中的渗透剂吸出，形成可见的缺陷指示。该方法的优势是设备简单，适用于任何非多孔性金属（如奥氏体不锈钢、铝合金）和非金属材料，可检测极细微的开口缺陷，是磁粉检测的有效替代；短板是只能检测表面开口缺陷，无法检测近表面缺陷，且对管道表面清洁度要求高，检测步骤相对繁琐。

　　压力管道的安全运行，是工业生产的生命线，更是守护人员安全与生态环境的重要屏障。无损检测作为压力管道全生命周期安全管控的核心技术，以“非破坏性、精准性”为核心优势，通过科学的检测方法、严格的标准规范、先进的技术手段，精准排查每一处隐性隐患，为管道安全运行保驾护航。从传统的射线、超声检测，到智能化的相控阵、无损检测技术的不断升级，不仅提升了检测效率与精度，更推动了工业安全管理模式的转型，实现了“防患于未然”的安全目标。

　　未来，随着技术的持续创新与行业的不断规范，压力管道无损检测将朝着更智能、更高效、更精准的方向发展，进一步融入工业智能化体系，为石油化工、能源电力等领域的高质量发展提供更坚实的安全支撑，筑牢工业“动脉”的安全防线，助力企业实现安全、合规、高效、可持续运营。
