盐雾试验作为评估金属材料耐腐蚀性能的核心手段，在产品质量控制中扮演着不可替代的角色。然而，我们必须清醒认识到：盐雾试验是缺陷筛查工具，不是寿命计时器；是横向对比的标尺，不是绝对年限的预言家。

　　真正值得信赖的防腐承诺，不在于“通过了多少小时”，而在于是否理解腐蚀的本质、是否选择了正确的验证方法、是否有能力做出科学解释。

　　许多企业试图建立线性关系（如“72小时≈1年，所以10年=720小时”），这种算法看似直观，实则严重误导：

　　腐蚀机制不同：盐雾测试是连续湿润+高盐浓度环境，而自然大气腐蚀是干湿交替+低盐度过程。实际环境中，雨水冲刷可带走腐蚀产物，减缓进一步侵蚀；而盐雾箱内腐蚀物堆积，反而加剧局部腐蚀。

　　环境变量缺失：真实腐蚀受多种因素影响——温度波动、紫外辐射、污染气体、风速降水、微生物附着等，这些在传统盐雾测试中均未体现。

　　材料响应非线性：腐蚀速率并非恒定。初期可能缓慢，随后因点蚀扩展而急剧加快，呈现“S型曲线”。简单倍数放大无法捕捉这一动态变化。

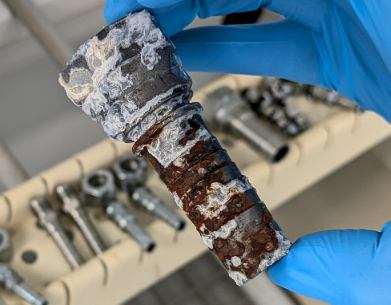

　　防护系统多样性：不同防护方案对盐雾的响应差异巨大——普通电镀锌层可能在96小时内即出现白锈；达克罗涂层可达500~1000小时以上；热浸镀锌+封闭处理甚至超过1500小时。

　　要获得可靠的盐雾试验结果，必须严格控制以下参数：

　　1.试验温度

　　温度每升高10℃，腐蚀速度约提高2～3倍，电解质的导电率增加10～20%。但需要注意，当温度超过35℃后，由于氧在溶液中的溶解度与温度成反比，腐蚀速度反而可能降低。

　　2.溶液浓度

　　浓度在5%以下时，腐蚀速度随浓度增加而增加；当浓度大于5%时，氧含量下降，腐蚀速度反而随浓度增加而变小。因此标准统一采用5%浓度。

　　3.pH值

　　pH值越低，溶液中氢离子浓度越高，酸性越强，腐蚀性也越强。NSS要求pH 6.5~7.2，AASS和CASS要求pH 3.1~3.3，必须精确控制。

　　4.盐雾沉降率

　　一般要求控制在1~2ml/80cm²·h范围内。沉降率过低影响金属表面液膜更新，过高则液膜增厚、氧扩散距离增加，反而减缓腐蚀速度。

　　5.样品摆放角度

　　盐雾沉降方向接近垂直，样品放置角度直接影响表面盐雾沉积量。标准规定平板状样品应与垂直方向成20~30度角。

　　根据GB/T 10125及相关标准，盐雾试验结果的评定主要有以下方法：

　　1.评级判定法

　　将腐蚀面积与总面积的百分比按一定方法划分级别，以某个级别作为合格判定依据。保护评级（RP）和外观评级（RA）的计算需区分基体金属腐蚀和保护层腐蚀。

　　2.称重判定法

　　通过对比腐蚀试验前后样品的重量，计算腐蚀损失重量来评判耐腐蚀质量。腐蚀速率计算公式：V=(m₀-m₁)/(S·t)，特别适用于裸金属材料的考核。

　　3.腐蚀物出现判定法

　　定性的判定方法，以试验后是否产生腐蚀现象来对样品进行判定。大多数产品标准采用此方法。

　　4.腐蚀数据统计分析法

　　用于分析、统计腐蚀情况，确定腐蚀数据的置信度，适用于科研而非具体产品质量判定。
