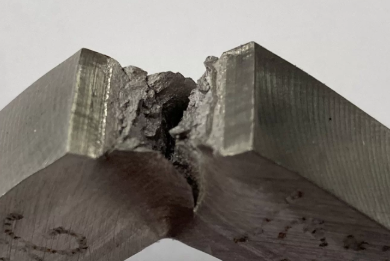

在金属材料的力学性能测试中，冲击试验是一项独特的“极限挑战”——它考验的是材料在瞬间高速加载下的抗断裂能力。而冲击试验结束后，断裂的试样并非废品，它的断口上隐藏着大量信息。经验丰富的工程师，仅凭肉眼观察断口的形貌特征，就能对材料的韧性做出初步判断。

　　冲击断口的“三区密码”

　　标准夏比冲击试样的断口，通常可以观察到三个特征区域：纤维区、放射区、剪切唇。这三个区域的形貌、大小和比例，直接反映了材料在断裂过程中吸收能量的多少，也就是韧性的高低。

　　纤维区：韧性断裂的“名片”

　　纤维区通常位于缺口根部附近，是裂纹萌生和缓慢扩展的区域。肉眼观察下，纤维区呈现暗灰色、无光泽的纤维状形貌，表面凹凸不平，有明显的塑性变形痕迹。这对应着较高的韧性值——材料在断裂前经历了显著的塑性变形，吸收了大量的能量。

　　如果用放大镜仔细观察，可以看到纤维区表面有许多细小的“韧窝”特征（当然，这是微观层面了）。纤维区面积越大，说明材料在裂纹萌生阶段消耗的能量越多，材料的韧性越好。

　　放射区：脆性断裂的“警示灯”

　　紧邻纤维区的是放射区，这是裂纹进入快速失稳扩展阶段留下的痕迹。肉眼观察下，放射区呈现光亮、粗糙的放射状条纹，放射方向与裂纹扩展方向平行，放射条纹的汇聚点指向裂纹源。

　　放射区的出现，标志着裂纹由缓慢扩展向快速扩展的转变。如果放射区面积很大甚至占据整个断口，说明裂纹一旦起裂就迅速扩展，几乎没有发生塑性变形——这是典型的脆性断裂特征，材料的韧性很差。

　　剪切唇：边缘的“保护层”

　　剪切唇位于断口的边缘，是最后断裂的区域，通常与试样表面呈45°角。肉眼观察下，剪切唇呈现倾斜的、相对平滑的灰色区域，它是材料在平面应力状态下的剪切断裂形成的。

　　剪切唇的存在表明，即使在裂纹快速扩展后，材料在最终断裂边缘仍有一定的塑性变形能力。剪切唇的宽度越大，说明材料的韧性储备越充足。

　　材料的韧性高低，直观地体现在这三个区域的面积比例上：

　　高韧性材料：纤维区面积大，放射区很小甚至完全消失，剪切唇明显。断口整体呈现暗灰色，凹凸感强。例如某些高氮奥氏体钢在室温冲击时，断面纤维率可超过88%。

　　中等韧性材料：纤维区、放射区、剪切唇三者比例相当，断口呈现“暗灰—光亮—暗灰”的交替特征。

　　低韧性材料（脆性材料）：放射区占据绝大部分面积，纤维区和剪切唇几乎不可见。断口整体光亮，平整，有明显的放射棱或结晶状光泽。当材料极脆时，受压一侧的塑性变形面积非常小，甚至观察不到剪切唇。

　　在工程实践中，技术人员常用纤维断面率来量化评价材料的韧性。纤维断面率是指断口中韧性纤维区面积占整个断口面积的百分比。通过测量纤维断面率，可以绘制材料的韧脆转变曲线，确定韧脆转变温度（Tk值），为低温服役设备的选材提供数据支撑。
